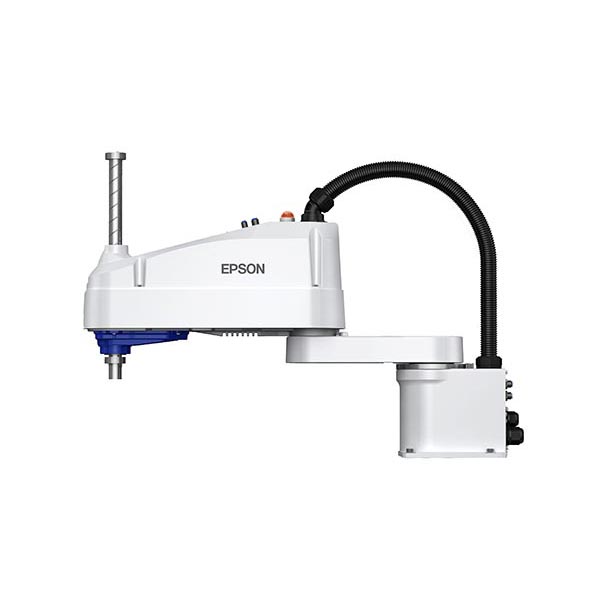

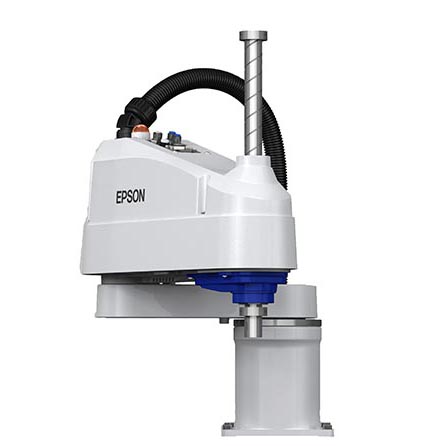

愛普生 LS10-B SCARA機器人
0769-81636691 13827259168(陳生)
產品介紹
特性及優勢
本產品*大負載10kg, 滿足客戶不同需求
適用于多夾具，多工件，將LS系列產品線擴充為從負載3kg 到20kg，從臂長400mm到1000mm，以滿足客戶多樣化的自動化需求。
高速度高精度
本產品LS10-B60*S/C型號循環時間可達0.39秒，*高速度可達9100mm/s，±0.02mm重復定位精度，有效提高生產節拍。
免電池的馬達單元，易于維護
無需電池，減少停機時間，維護方便。馬達單元無需電池，仍可準確記錄原點位置*，從而省去了更換電池的麻煩。
可拆卸的本體-控制器線纜
MC線纜可輕松卸載和安裝，方便搬運及組裝。
配全新RC90-B控制器
輸入輸出兼容PNP/NPN兩種接線方式
可提供ISO 4級潔凈型號
LS10-B SCARA有臂長為600mm，700mm和800mm三種可選型號，其Z軸提供200mm和300mm兩種型號（潔凈型為170mm和270mm）。LS10-B SCARA也有ISO 4級潔凈型可選。這使愛普生SCARA機器人有更多選擇，確保在下次應用時也可以選擇合適的機器人。
全新愛普生LS10-B SCARA機器人都與我們輸入輸出兼容PNP/NPN兩種接線方式的RC90-B控制器配套提供，以較低價格提供較強易使用性和可靠性體驗。愛普生RC+ 7.0開發環境采用強大的工具和易于使用的集成選項，如Vision Guide、DeviceNet、Profibus、Microsoft .NET支持, GUI Builder等，可縮短整體開發時間。
產品規格
| 型號名稱 | LS10 | |||
|---|---|---|---|---|
| LS10-B60*S/C | LS10-B70*S/C | LS10-B80*/C | ||
| 負載 | 額定值 (kg) | 5 | ||
| *大值 (kg) | 10 | |||
| 臂長（第1-2軸臂）（mm） | 600 | 700 | 800 | |
| *軸臂（mm） | 225 | 325 | 425 | |
| *軸臂（mm） | 375 | |||
| 重復定位精度 | 第1-2關節（mm） | +/- 0.02 | +/- 0.02 | +/- 0.025 |
| 第3關節（mm） | +/- 0.01 | |||
| 第4關節（°） | +/- 0.01 | |||
| 標準循環時間*2 | 0.389秒 | 0.409秒 | 0.449秒 | |
| *大運動范圍 | 第1關節（°） | +/- 132 | ||
| 第2關節（°） | +/- 150 | |||
| 第3關節（mm）（清潔型） | 200 or 300 (Clean 170 or 270) | |||
| 第4關節（°） | +/- 360 | |||
| *大運動速度 | 第1-2關節 (mm/s) | 9100 | 9800 | 10500 |
| 第3關節 (mm/s) | 1100 | |||
| 第4關節 (°/s) | 2500 | |||
| 第四關節容許慣性力矩*3 | 額定值 (kg?m2) | 0.02 | ||
| *大值 (kg?m2) | 0.3 | |||
| 第3關節頂壓力（N） | 200 | |||
| 安裝方式 | 臺面安裝 | |||
| 安裝環境 | 標準型/潔凈型*4 | |||
| 本機重量 (kg)(不含線纜重) | 22 | 22 | 23 | |
| 使用控制器 | RC90-B | |||
| 線纜長度 (m) | 3,5,10 | |||
| 用戶電路 | 15 針（D-sub接口）, RJ45 8 針 (CAT 5e) | |||
| 用戶氣路 | φ6mmx2，φ4mmx1 | |||
| 安全標準 | CE KC，KCs，ANSI/RIA R15.06-2012，NFPA 79(2007 Edition) | |||
*1 : 請不要超過*大負載使用。
*2 : 負載2kg下（水平300mm、垂直25mm），往返拱形運動的循環時間（在*大速度及*優路徑條件下）。
*3 :負載重心與第4關節中心位置一致；如果不一致，通過INERTIA命令來設置參數。
*4 符合ISO4級潔凈型標準。
| 控制器選件 | Support | Note |
|---|---|---|
| TP3 | _ | |
| TP1, TP2 | ? | |
| 傳送帶跟蹤 | ? | |
| PG 卡 | ? | |
| 緊急停止開關 | ? | |
| 急停電纜套件 | ? | |
| RS-232C 擴展卡 | ? | |
| I/O 擴展卡 | ? | |
| 現場總線I/O（從站） | ? | *CC-LINK, ProfiBus, ProfiNet, EtherCAT, EtherNet/IP, DeviceNet |
| 現場總線I/O（總站） | ? | 需要PC |
| I/O 線纜套件 | ? | |
| 驅動單元（DU） | _ | |
| 視覺選件CV2 / CV1 | ? | |
| 壓力傳感器 S250 | _ |
| 軟件選件 | Support | Note |
|---|---|---|
| Vision Guide 7.0 / PV1 | ? | |
| Force Guide 7.0 | _ | |
| RC+ API 7.0 | ? | |
| ECP | ? | |
| GUI Builder 7.0 | ? | |
| Force sensing | _ | |
| OCR | ? |
注：本網頁中的*，來源于愛普生實驗室，因使用和設置的不同，與實際使用*可能存在差異。
